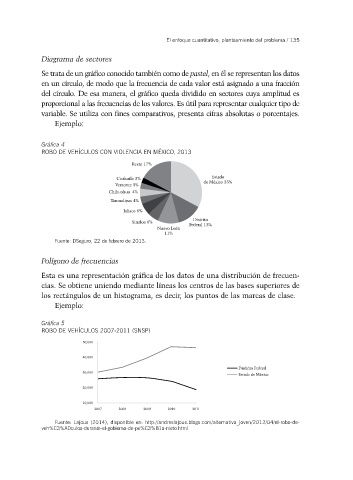

Page 135 - METODOLOGÍA DE LA INVESTIGACIÓN JURÍDICA-Jorge Olvera García

El enfoque cuantitativo, planteamiento del problema / 135

Diagrama de sectores

Se trata de un gráfico conocido también como de pastel, en él se representan los datos
en un círculo, de modo que la frecuencia de cada valor está asignado a una fracción
del círculo. De esa manera, el gráfico queda dividido en sectores cuya amplitud es
proporcional a las frecuencias de los valores. Es útil para representar cualquier tipo de
variable. Se utiliza con fines comparativos, presenta cifras absolutas o porcentajes.
Ejemplo:

Gráfica 4
ROBO DE VEHÍCULOS CON VIOLENCIA EN MÉXICO, 2013
Resto 17%

Coahuila 3% Estado
Veracruz 3% de México 33%
Chihuahua 4%
Tamaulipas 4%
Jalisco 6%
Distrito
Sinaloa 6% Federal 13%
Nuevo León
11%
Fuente: DSeguro, 22 de febrero de 2013.

Polígono de frecuencias

Esta es una representación gráfica de los datos de una distribución de frecuen-
cias. Se obtiene uniendo mediante líneas los centros de las bases superiores de
los rectángulos de un histograma, es decir, los puntos de las marcas de clase.
Ejemplo:

Gráfica 5
ROBO DE VEHÍCULOS 2007-2011 (SNSP)
50,000

40,000
Disftrito Federal
30,000
Estado de México
20,000
10,000
2007 2008 2009 2010 2011
Fuente: Lajous (2014), disponible en: http://andreslajous.blogs.com/alternativa_joven/2012/04/el-robo-de-
veh%C3%ADculos-durante-el-gobierno-de-pe%C3%B1a-nieto.html
